Equipa:	Grupo 14: Marco Santos (Coord.) Afonso Lavrador Leonardo Maia Luis Santiago Micael Ramos
Empresa	CWJ-Projecto
Orientadores:	Edmundo Filipe (CWJ-Projecto) e Osvaldo Pacheco (DETI)

Desafio

O projeto proposto passa pelo desenvolvimento de hardware na forma de um dispositivo tipo tablet para interface com contadores de água inteligentes, bem como, a aplicação que fará a ligação do sistema com o técnico que trabalha no terreno com os contadores e será o utilizador final. Assim sendo, as especificações iniciais foram definidas como um equipamento móvel que permitiria a comunicação com a Plataforma de Gestão e Controlo (PGC) via dados móveis (GSM/3G) e a comunicação local com os Transcetores de Contagem de Água (TCAs) via radiofrequência através de um protocolo proprietário da empresa (AfE-EA). O equipamento permitiria ainda registar a localização geográfica dos TCAs para uma mais fácil gestão, comissionamento e manutenção dos mesmos.

Resultados

Na solução desenvolvida foi utilizada uma placa Raspberry Pi 4, um módulo de alimentação, um módulo de comunicação de dados móveis SIM7600 que também é recetor de GPS, um encapsulamento e um ecrã táctil para construir o dispositivo. Assim, o sistema é capaz de fazer toda a tramissão e receção de dados via ethernet e ainda chegar à sua localização para que a aplicação possa processar todas as informações e automatizar ao máximo o processo de forma a minimizar a intervenção do técnico utilizador do dispositivo. Foi desenvolvida e instalada neste dispositivo uma aplicação que torna possivel centrar automaticamente a localização do utilizador num mapa, junto das dos TCAs, e de imediato chegar à representação dos dados e medições de cada TCA através de gráficos que mostram a variação dos consumos da água num dia, mês e ano. Também é possivel centrar o mapa em qualquer zona digitada pelo utilizador bem como vizualizar os dados através de uma pesquisa por id do contador, para casos em que a sua localização é desconhecida. A aplicação é android pelo que muito capaz e de fácil adaptações a alterações no hardware devido à grande transcompatibilidade destas aplicações. Estes resultados não foram demonstrados com ecrã tátil, uma vez que, o dispositivo foi totalmente reformulado a nivel de hardware e no ecrã escolhido não foi possivel de integrar com esta nova configuração. No entanto o sistema está completamente preparado para a instalação do sistema touch screen.

Mais informação

Nesta secção é apresentado com maior detalhe técnico o sistema no qual foi desenvolvido, como por exemplo a estrutura da arquitetura do hardware do dispositivo no qual se pretendia desenvolver-se, assim como também a arquitetura do software da aplicação no qual serviria de interface para utilizador se comunicar com o contador de água e obter dados de suas medições, assim como a sua localização no mapa. Será então apresentada a arquitetura de hardware e software desenhada pelo grupo e o prototipo final do projeto, sendo que não ficou como o apresentado na arquitetura de hardware, mas serviu para simular o dipositivo móvel no qual pretendiamos que ficasse, caso tivessemos completado na totalidade essa parte da arquitetura.

Estrutura do hardware: Arquitetura do hardware

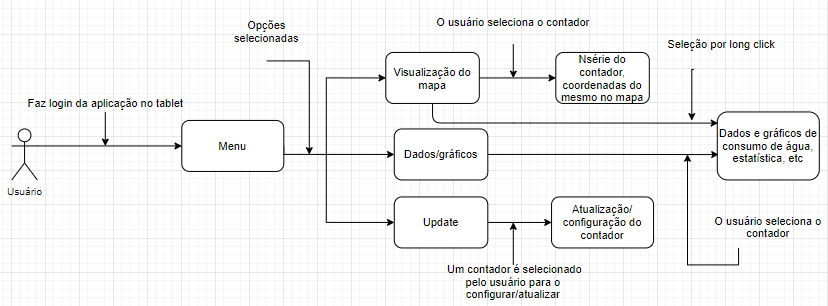

Caminhos dentro da aplicação: Arquitetura do software

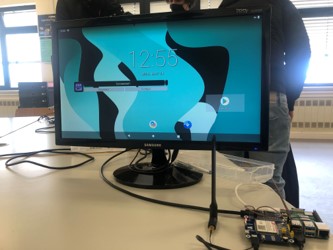

Prototipo:
